天子国际　　很多客户在收到产品之后说不会接线，其实很简单的，今天我们就来介绍三线制如何接线。

天子国际　　三线制也就是4-20ma输出，通俗讲也就是3芯电缆线。

　　那么探测器和控制器之间如何接线呢?

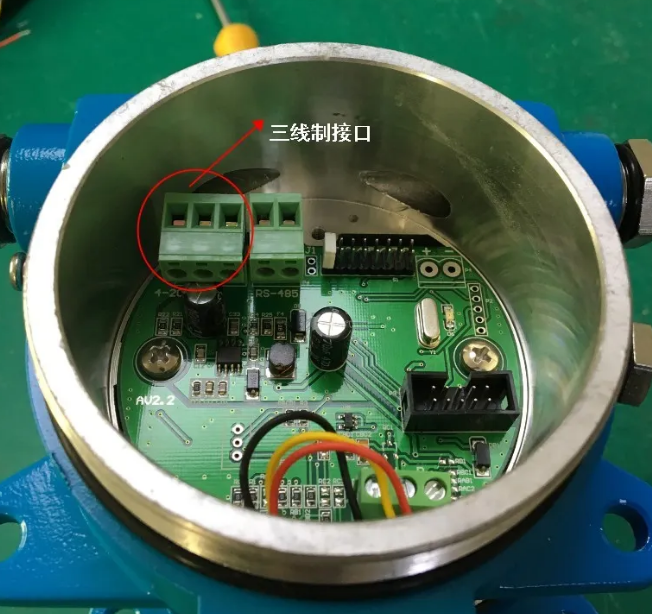

　　我们先来看看内部结构：

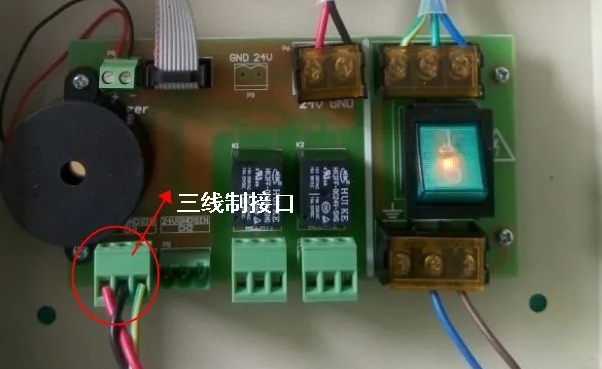

　　控制器内部结构图：

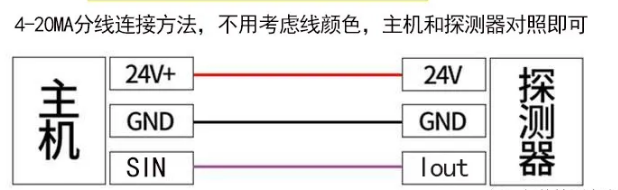

　　那么如何接线呢?请看下图所示：

　　现场连接，不区分连接线颜色，只要探测器和控制器两端对应即可!

　　接线之前要断电操作，一定要注意，探测器主板上对应的是lout 输出信号，控制器主板上面对应的是sin输入信号。
